Inicialmente providenciei a montagem de uma “fonte simétrica” (dual power supply) para gerar tensões positivas e negativas, comumente usadas em alguns amplificadores operacionais.
Para entender as etapas de “retificação”, “filtragem” e “regulagem” da tensão, sugiro o tutorial: Retificando, filtrando e regulando a tensão.

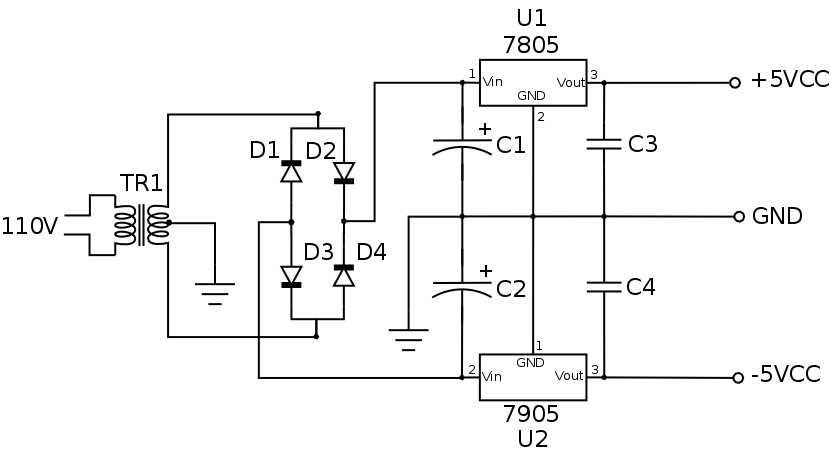

Figura A.1. Circuito da fonte simétrica. (Fonte: A Low-Cost and High-Performance Conductivity Meter)
Lista de materiais para a fonte simétrica:
TR1 - transformador (trafo) 110/220 (dependendo da tensão na sua casa) para 9+9V (com 9VA no mínimo)
D1-D4 - diodo retificador de uso geral: 1N4001 ou 1N4004 ou 1N4007 (com tensão inversa de pico (PIV) de no mínimo 50V e corrente máxima (Io(máx)) de pelo menos 1 A)
C1, C2 - Capacitor eletrolítico 1000 μF e 25V
C3, C4 - Capacitor cerâmico 100nF
U1 - Regulador de tensão 7805
U2 - Regulador de tensão 7905
Encontrei um transformador “pesadão” com saída máxima de 3 A e providenciei identificar a configuração correta para ligação dos 4 fios do enrolamento primário.
Seguindo as dicas do mestre Newton C. Braga fiz o teste com uma lâmpada incandescente de 60 W para verificar se a conexão dos fios do enrolamento primária estava correta, conforme a figura seguinte.

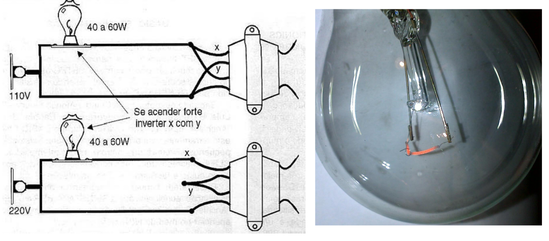

Figura A.2. Teste para verificação da configuração dos fios do enrolamento primário de um trafo para ligação na rede e o resultado observado. (Fonte: http://www.newtoncbraga.com.br/index.php/instrumentacao/78-artigos-diversos/1788-ins066.html)

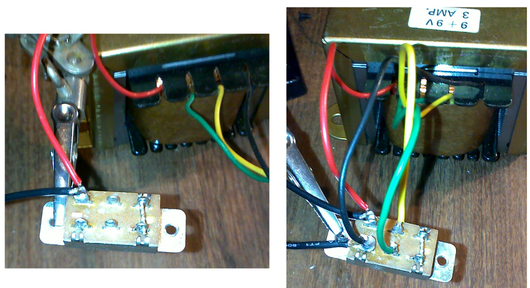

Aproveitei a caixa de uma velha fonte de computador com o conector fêmea para a rede 110/220V e a chave HH para permitir ligar em uma rede 110V ou 220V, conforme o diagrama seguinte.

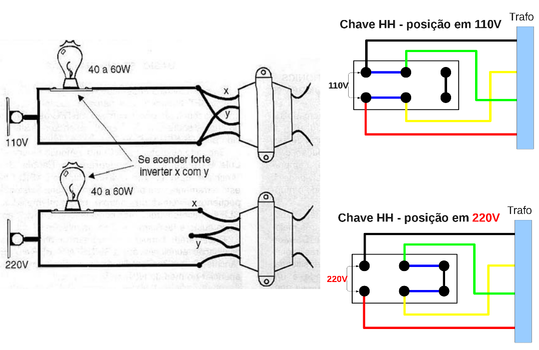

Figura A.3. Ligação do transformador com 4 fios no primário com uma chave HH para para permitir (com o ajuste da chave) o uso da fonte em redes 110 ou 220V (Fonte: http://forum.clubedohardware.com.br/topic/826561-como-ligar-transformador-de-com-4-fios-no-prim%C3%A1rio-na-chave-seletora-de-110220v/)
Apenas como curiosidade.
Figura A.6. A chave HH também pode ser usada para inverter a polaridade de uma fonte conforme a figura a seguir (Fonte: http://eletronicaempratica.blogspot.com.br/search/label/Chave%20H-H.
Em seguida providenciei a montagem do circuito com atenção especial para a pinagem dos reguladores de tensão.

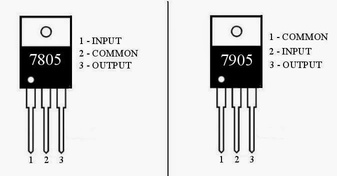

Figura A.7. Pinagem dos reguladores de tensão 7805 e 7905. (Fonte: www.learnerswings.com/2014/07/5v-0-5v-voltage-regulator-using-7805.html e www.learnerswings.com/2014/07/5v-fixed-output-voltage-regulator-using.html)
A tensão de entrada nesses reguladores deve ser de no mínimo 7V para garantir uma saída regulada de 5V. Valores maiores de tensão na entrada aumentam a potência dissipada segundo a fórmula:
Pdissipada = (Ventrada - Vsaída) x Isaída
Conforme as orientações dos participantes da lista DCE e do tutorial CI Reguladores de Tensão, com uma tensão de entrada de 12V, saída de 5 volts e corrente de 1A será dissipada 7W na forma de calor ((12-5)*1 = 7 W), o que esquenta bastante. O mesmo raciocínio vale para a parte negativa do circuito com 7905. Se o transformador for de 9 V, a dissipação cai para 4 W sob 1 A de consumo.

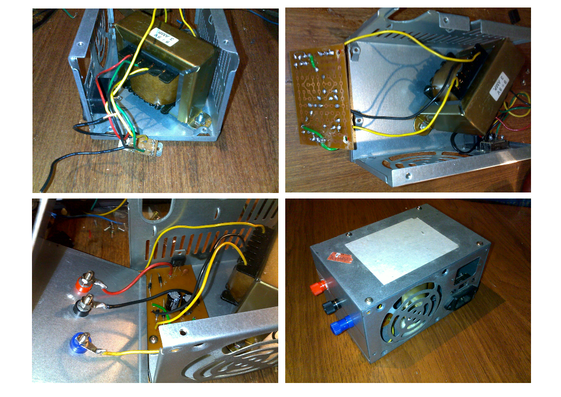

E finalmete, depois de muitas dúvidas e algum aprendizado montamos a fonte simétrica.
